WiFi реле IoTDev-2.x — это двухканальный интеллектуальный коммутатор для дистанционного управления электроприборами. Устройство позволяет включать или выключать свет, ворота, насосы и другую технику со смартфона, планшета или компьютера.
Платформа
Модуль построен на базе популярного микроконтроллера ESP8266, что обеспечивает высокую производительность и стабильность WiFi-соединения.
Гибкость сети
Поддерживает два режима работы — режим точки доступа (прямое подключение с телефона) и режим клиента (подключение к вашей домашней WiFi-сети).
Простота управления
Для настройки и управления не требуется установка сторонних приложений. Все функции доступны через интуитивно понятный веб-интерфейс, встроенный непосредственно в прошивку устройства.
Применение
Управление осуществляется через любой браузер. Протестируйте работу каналов и различных режимов с помощью веб-приложения, после чего подключайте к реле реальные устройства для постоянной эксплуатации.
Модуль предлагает гибкие сценарии управления нагрузкой благодаря встроенному веб-интерфейсу и продвинутой системе таймеров.
Удобный веб-интерфейс
Для настройки и управления достаточно ввести IP-адрес модуля (в режиме точки доступа или в локальной сети) в любом браузере. Загружается графическое веб-приложение с понятными кнопками и редактируемыми формами. Доступ к настройкам может быть защищен паролем.
Режимы подключения • Собственная точка доступа (AP): Сразу после включения модуль создает собственную Wi-Fi сеть для быстрого доступа к управлению. • Подключение к домашней сети (STA): Через веб-интерфейс точки доступа можно ввести SSID и пароль вашей домашней сети. После этого модуль подключится к вашему роутеру, и управлять им можно будет из любой точки дома, без переключения на точку доступа.
Режимы управления реле • Прямое включение: Классическое управление — нажал на кнопку, реле замкнулось (устройство включилось), нажал еще раз — разомкнулось (выключилось). • С подтверждением: Режим защиты от ложных срабатываний. При нажатии на кнопку появляется диалоговое окно с запросом подтверждения действия. • Программируемый таймер (Циклический режим с отложенным стартом) Режим для автоматизации процессов по расписанию. Позволяет задать:
– Время работы: Например, реле включено 20 секунд.
– Время паузы: Затем выключено 120 секунд.
– Количество циклов: Бесконечное повторение или строго заданное число раз.
– Отложенный старт: Таймер можно запустить не сразу, а через заданный промежуток времени (например, старт через 40 секунд).

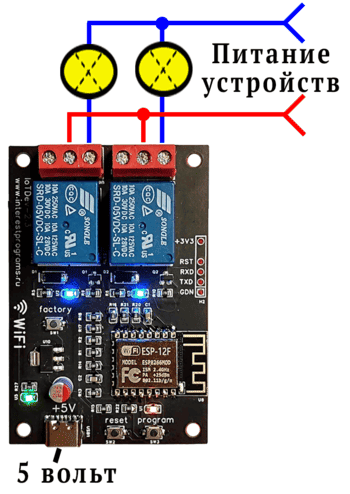

Шаг 1. Подключение питания. Подключите источник питания к модулю, например блок питания на 5 Вольт от смартфона.
Шаг 2. Подключение к сети модуля. Используя смартфон (или планшет), подключитесь к точке доступа модуля. Название сети IoTDevice-2.x, пароль: 12345678. На смартфоне войти в Настройки -> WiFi и выбрать данную сеть.
Шаг 3. Вход в интерфейс управления. Откройте любой браузер (Google Chrome, Яндекс.Браузер, Opera и др.) и введите в адресную строку IP-адрес: 192.168.5.1. Затем нажмите Enter («Вперед»). Откроется графическое веб-приложение управления модулем.
Шаг 4. Управление и настройка. Веб-приложение позволяет подключаться к домашней сети, включать/выключать устройства, редактировать названия устройств, SSID, IP-адрес модуля, пароль и другое.

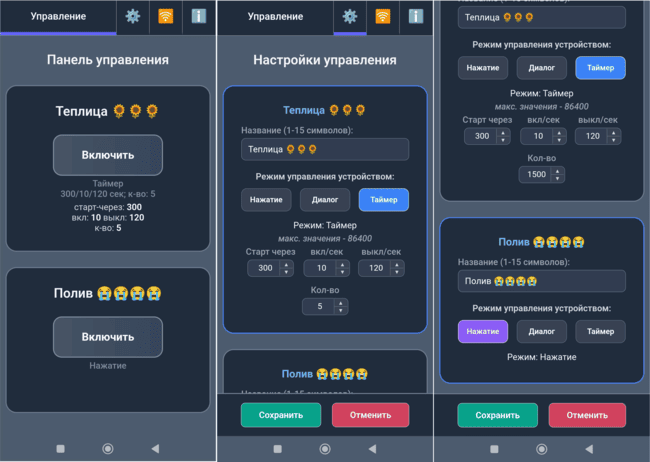

Панели управления и настроек режимов работы кнопок
Страница Панель управления имеет две кнопки, каждая внутри прямоугольного блока. Различные состояния реле модуля отображаются соответствующими сочетаниями подсвеченных или серых блоков, ободков блоков и кнопок. Например: цветной блок - это включенное состояние реле, светлый ободок вокруг прямоугольного блока означает работу таймера отложенного запуска. Все параметры работы реле и названия устройств устанавливаются на странице Настройки управления.

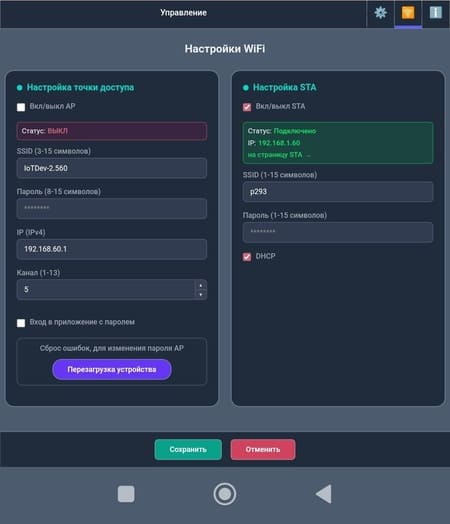

Страница настроек режимов работы точки доступа AP и станции STA
На странице Настройки WiFi устанавливаются режимы работы WiFi микроконтроллера модуля. Например: подключение станции STA к домашней сети и последующее отключение точки доступа AP для экономии ресурсов микроконтроллера; изменение IP-адресов AP и STA и др.
AP (Access Point) — точка доступа, AP — это режим, в котором ESP8266 выступает в роли точки доступа, то есть создаёт собственную WiFi сеть, к которой могут подключаться другие устройства (станции, STA). Такой режим называют также soft-AP (программная точка доступа), поскольку модуль не имеет интерфейса для подключения к проводной сети.
STA (Station) — станция, STA — это режим, в котором ESP8266 подключается к существующей WiFi сети, созданной какой-либо точкой доступа (например, вашим роутером или другим ESP8266 в режиме AP).
WiFi связь обеспечивается модулем ESP-12F(ESP-07) построенном на базе микроконтроллера ESP8266EX. ESP-12 и ESP-07 — это культовые модули, на которых построены миллионы устройств умного дома. Они являются развитием идеи ESP-01, но предлагают гораздо больше возможностей для серьезных проектов. Данные модули ESP поддерживают подключение к беспроводным сетям стандарта IEEE 802.11 b/g/n.
ESP8266EX — это микроконтроллер с Wi-Fi от компании Espressif Systems, который произвел революцию в мире интернета вещей (IoT), предложив мощный чип по невероятно низкой цене. Несмотря на появление более мощного преемника ESP32, ESP8266 не устарел. Он остается востребованным решением для простых IoT-задач. Активное сообщество продолжает его поддерживать и ESP8266 до сих пор активно используется в умном доме, носимой электронике и образовательных проектах благодаря идеальному соотношению цены, функциональности и простоты разработки.

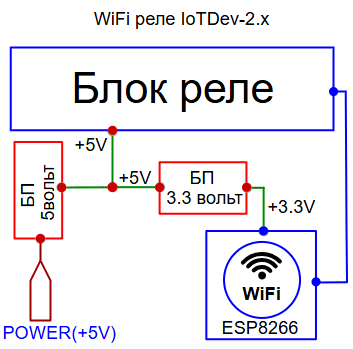

IoTDev-2.x питается напряжением 5 вольт через стандартный разъем USB Type C. Стабилизированный блок питания 3.3 вольта обеспечивает устойчивую работу WiFi модуля.
Потребление тока ESP8266 при работе WiFi в пике может достигать 300 мА. Нестабильное питание - высокая вероятность аварийной перезагрузки микроконтроллера. Для исключения падения напряжения во время интенсивной работы WiFi, на выходе блока питания 3.3 вольта установлен полимерный электролитический конденсатор.

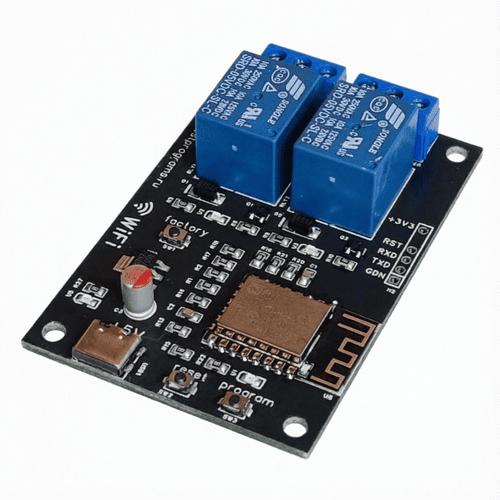

На печатной плате модуля устанавливаются универсальный тип реле с переключающим контактом. Состав группы контактов: общий переключающий (COM), нормально замкнутый (NC) и нормально разомкнутый (NO). Такая схема позволяет переключаться между двумя состояниями электрической цепи в различных сочетаниях контактов.
Чаще всего используется упрощённый режим — только с замыкающим контактом (NO). Питание управляющей части реле выполняется безопасным напряжением 5 В, тогда как вся основная мощность коммутируется непосредственно через контакты.
Модуль IoTDev-2.x имеет такие предустановленные настройки точки доступа AP:
SSID - IoTDev-2.x
IP-адрес - 192.168.5.1
Канал - 1 (настройка каналов действительна только в режиме работы точки доступа)
Пароль - 12345678
По умолчанию пароль устанавливается только на вход в сеть WiFi, но на странице настроек сети можно дополнительно включить вход с паролем на страницы веб-приложения. Пароль для веб-интерфейса и точки доступа совпадает. Время действия пароля устанавливается в настройках WiFi. Изменения пароля для веб-интерфейса применяется сразу, для точки доступа после перезагрузки модуля.
SSID и пароль для подключения к домашней сети вводятся пользователем. Точка доступа AP и станция STA могут работать как по отдельности, так и вместе. Для экономии ресурсов микроконтроллера желательно отключать точку доступа.
Восстановление заводских настроек. Для возврата к первоначальным настройкам необходимо нажать и не отпускать кнопку Factory, нажать и отпустить кнопку Reset, через секунду отпустить кнопку Factory. После данной процедуры модуль IoTDev-2.x загрузится с заводскими параметрами.
Максимальные напряжение, сила тока и мощность на контактах реле
Напря-жение
Активная нагрузка, А
Реактивная нагрузка, А
Мощность (активн.), Вт
Мощность (реакт.), Вт
250VAC
10
5
2500
1000
125VAC
10
5
1250
500
30VDC
10
5
300
120
Внимание. Превышение указанных величин ведёт к перегреву контактов и обмотки реле, повышению риска возникновения короткого замыкания, пожара или поражения электрическим током.
Активные (резистивные) нагрузки: нагревательные элементы (например, лампы накаливания, электрические обогреватели). Преобразуют электрическую энергию непосредственно в тепловую.
Реактивные нагрузки: индуктивные (индуктивные катушки, трансформаторы, электродвигатели) - создают магнитное поле, задерживая рост тока относительно напряжения. Емкостные (конденсаторы) - заряжаются и накапливают заряд, препятствуя росту напряжения при увеличении тока.
Для возможных потребностей пины, предназначенные для программирования микроконтроллера выведены на кольцевые контакты. Для перевода модуля в режим программирования и обратно на плате имеются кнопки Reset и Program, подключенные соответственно к пинам RST и GPIO0. Продвинутые пользователи могут обновлять прошивку или загружать собственную. Загружать готовую прошивку можно, например, утилитой Flash Download Tools посредством любого удобного USB-TTL адаптера. Для самостоятельного создания программ-прошивок для ESP8266 в широком доступе имеются инструменты: ESP-IDF (Espressif IDF), Arduino IDE, PlatformIO, ESPTOOL.py, MicroPython и др.
Прошивка — это специальная программа, загружаемая в память микроконтроллера, которая управляет его работой и обеспечивает его определенными функциями и поведением.
Ниже архивные файлы различных версий прошивок. Все версии прошивок совместимы с любыми модулями модели IoTDev-2.x.
